Segunda clase: Modelo Entidad-Relación (ER)#

1. Elementos básicos del diagrama#

Lo que ves en el dibujo son formas que representan ideas muy simples:

• Entitat (Entidad): “Tipo de cosa” del mundo real. Ejemplos: PRODUCTE, PERSONA, ALUMNE, ASSIGNATURA, PROFESSORS, POBLACIÓ.
• Atribut: Datos que describen a la entidad: nom, data_naix, estat_civil…
• PK (Clave primaria): El atributo que diferencia a un registro del resto. En el dibujo está subrayado. Ej: dni en PERSONA.
• Atribut calculable: No lo guardamos tal cual; lo sacamos a partir de otros. Línea discontinua. Ej: edat se calcula con data_naix.
• Relació: Conexión entre entidades. Ej: un ALUMNE “està matriculat” en una ASSIGNATURA.

2. Ejemplo: Entidad PERSONA#

PERSONA tiene:

• dni: su identificador único (PK)
• nom: nombre (ves valores de ejemplo como lucia, lucy para que se entienda)
• data_naix: fecha de nacimiento
• estat_civil: estado civil (casada, divorciada, soltera…)
• edat: no se guarda; se calcula (derivado de la fecha de nacimiento)

Idea clave: guarda lo “estable” (data_naix) y calcula lo variable (edat). Evitas que edades queden desactualizadas.

3. Relaciones y cardinalidades#

Las líneas y rombos muestran cómo se conectan las entidades y las anotaciones (1,1, 0,N, M) dicen “cuántos de cuántos”. Resumen rápido:

• ALUMNE — “està matriculat” — ASSIGNATURA: muchos alumnos en muchas asignaturas. La nota no pertenece a ALUMNE ni a ASSIGNATURA, sino a la matrícula (por eso cuelga de la relación).
• ALUMNE — “viu” — POBLACIÓ: cada alumno vive en una población; una población tiene muchos alumnos.
• PROFESSORS — “viu” — POBLACIÓ: parecido pero opcional del lado profesor (0,N): podría faltar el dato.
• PROFESSORS — “imparteix” — ASSIGNATURA: muchos a muchos (un profesor varias asignaturas y una asignatura varios profesores).
• ALUMNE — “és tutor” — PROFESSORS: relación para tutoría. Según la notación, podría implicar que cada alumno tiene tutor y cada tutor se asocia a uno (o a varios) — revisa siempre la convención del profesor.

Truco mental: si un dato depende de DOS entidades al mismo tiempo (ej: la nota), probablemente es atributo de la relación.

4. Atributos calculables y diseño limpio#

edat = ahora - año de data_naix. No lo guardes, calcúlalo cuando lo necesites. Así no se “caduca”.

Regla rápida:

• ¿Depende de otros valores o del tiempo? → calcula.
• ¿Es un dato base que no se deriva de nada? → guarda.

5. Usa la imagen como mapa#

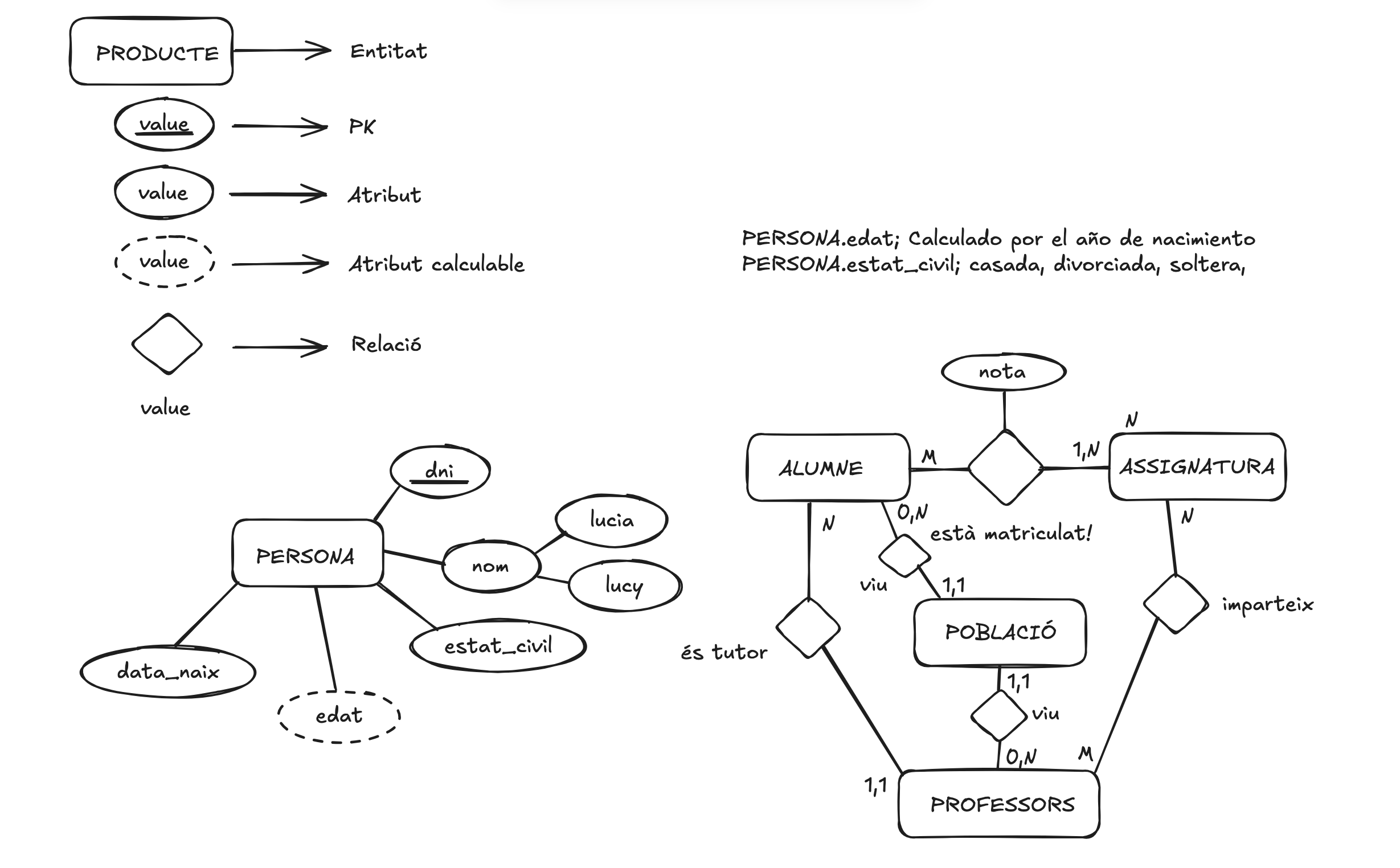

Aquí está el diagrama para que lo vayas leyendo mientras repasas:

Checklist cuando analices una entidad:

1. ¿Clave primaria clara? (dni en PERSONA)
2. ¿Qué atributos son obligatorios? (nom seguramente sí)
3. ¿Hay derivados? (edat)
4. ¿Con quién se relaciona? ¿tipo de relación? (uno a muchos, muchos a muchos…)
5. ¿Algún dato que realmente cuelga de la relación y no de la entidad? (nota)
